ElectroFade

Sobre o projetinhozin

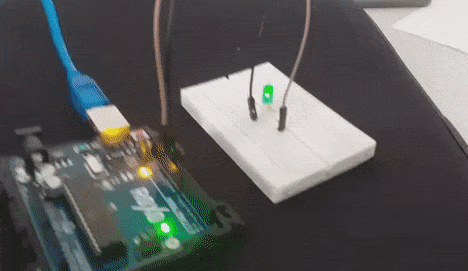

Gif do circuito super semáfaro funcionando

A interação entre a eletrônica e a estética visual sempre despertou fascínio e criatividade. Um exemplo é o circuito com LED de efeito "fade in" e "fade out". Esse projeto combina a simplicidade dos diodos emissores de luz (LEDs) com a elegância de transições suaves de brilho, criando um efeito luminoso que atrai olhares e desperta a imaginação. Ao explorar as funcionalidades desse circuito, entenderemos suas aplicações artísticas e práticas, demonstrando como a tecnologia pode ser integrada a obras visuais ou audiovisuais.

Funcionalidades do Circuito LED Fade In e Fade Out:

O circuito LED "fade in" e "fade out" é projetado para controlar o brilho de um ou mais LEDs de maneira gradual e suave. Ele utiliza componentes eletrônicos simples, como resistores e ledzinhos para controlar a corrente elétrica que flui através dos LEDs. O resultado é um efeito visual encantador no qual os LEDs aumentam gradualmente de intensidade luminosa (fade in) e depois diminuem de maneira suave (fade out). Essa capacidade de criar transições de luz suaves torna o circuito adequado para aplicações que vão desde iluminação de ambientes até cenários artísticos e espetáculos.

Exemplos de Aplicações Criativas Com Esse Efeito:

  1. Decoração Residencial: O circuito pode ser usado para criar iluminação ambiente suave em cômodos, corredores ou espaços de convivência.
  2. Iluminação Cênica: Em eventos ou apresentações artísticas, o efeito fade in e fade out adiciona drama e ênfase visual.
  3. Instalações Artísticas: Artistas visuais podem incorporar o efeito luminoso em suas obras para criar impacto emocional e estético.
  4. Para Educar (Huh! Não é mesmo?): O projeto pode ser usado como uma introdução prática à eletrônica para estudantes, demonstrando conceitos de controle de brilho e transições.

Participantes do Projeto:

Este empolgante projeto de circuito LED "fade in" e "fade out" terá 5 desenvolvedores. São eles:

Abaixo está a montagem de um circuito fade in e out.


Componentes que vamos usar

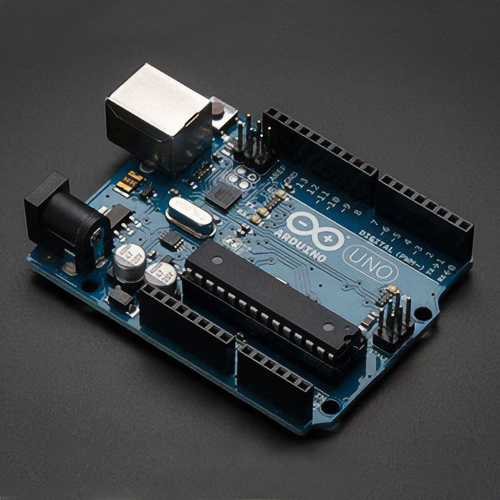

Imagem de um Arduino

Arduino

Arduino é uma plataforma de prototipagem eletrônica que se tornou extremamente popular e amplamente utilizada em projetos de robótica, arte interativa etc. É baseado em uma placa de hardware de código aberto, com um microcontrolador programável e uma série de pinos de entrada e saída.

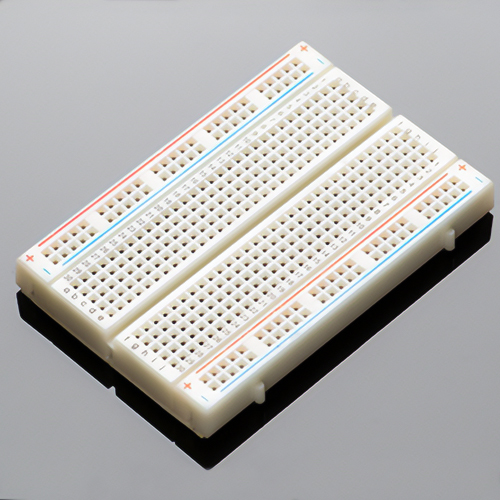

Imagem de um breadboard, placa de plástico com muitos buracos

Breadboard

É uma placa de plástico com orifícios que permitem a montagem temporária de circuitos eletrônicos. Ela possui trilhas condutoras internas que permitem a conexão dos componentes sem a necessidade de soldagem, tornando a montagem rápida e flexível.

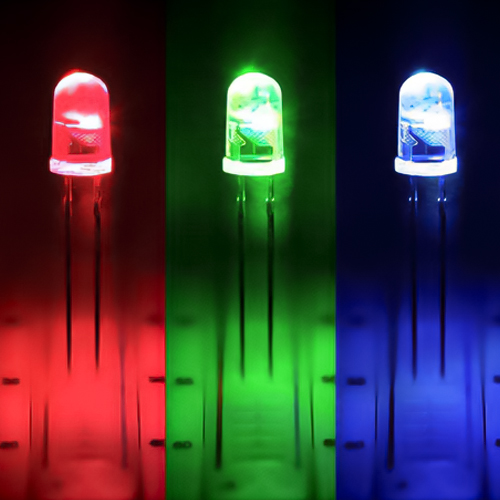

Imagem com três leds

LED (Light Emitting Diode)

É um diodo emissor de luz, um componente eletrônico que emite luz quando uma corrente elétrica passa por ele. Os LEDs são amplamente utilizados como indicadores luminosos em circuitos eletrônicos.

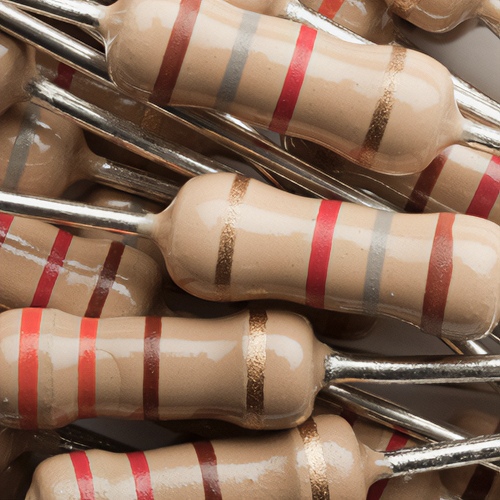

Imagem com vários resistores

Resistor

É um componente eletrônico que limita o fluxo de corrente em um circuito. Ele é usado para controlar a quantidade de corrente que passa por outros componentes, como LEDs, evitando danos causados por correntes muito altas.

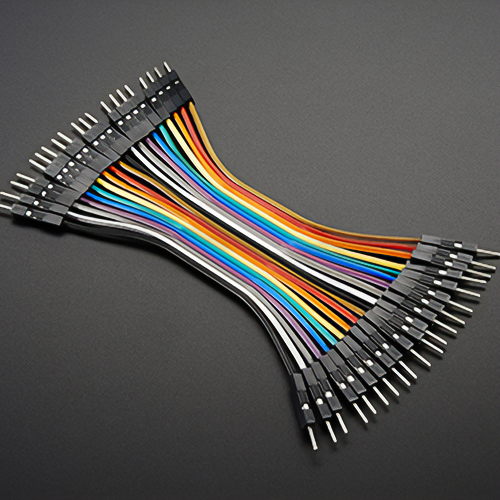

Imagem com vários cabos jumpers

Fio jumper (jump wire)

São fios condutores pré-fabricados, geralmente flexíveis e com conectores em suas extremidades, que permitem a conexão dos componentes eletrônicos em uma placa de prototipagem ou breadboard de forma rápida e prática.

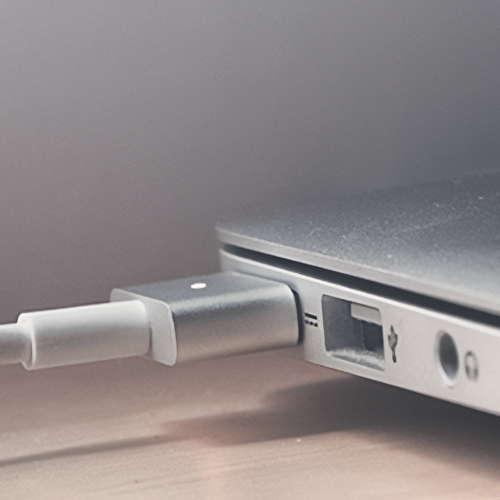

Imagem de um cabo de energia conectado a um laptop

Bateria de laptop (Energia)

A bateria de laptop é um componente essencial na montagem do circuito Botão pressionar e LED, pois fornece a fonte de energia necessária para o funcionamento do circuito. Ela é conectada ao Arduino por meio de cabos.


Montagem por passos

Bora juntar o material necessario para fazer um led fazer um pisca-pisca mucho louco, bro?
  • Arduino
  • Conector USB-Arduino
  • 1 LED
  • 1 resistências 220 Ω
  • 2 Cabos jumpers (macho-macho)

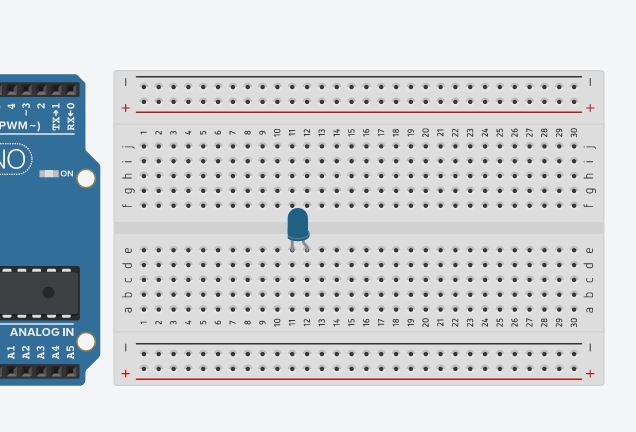

0. Posicionar um LED azul (Sim, tem que ser AZUL!) na breadboard

Passo 0

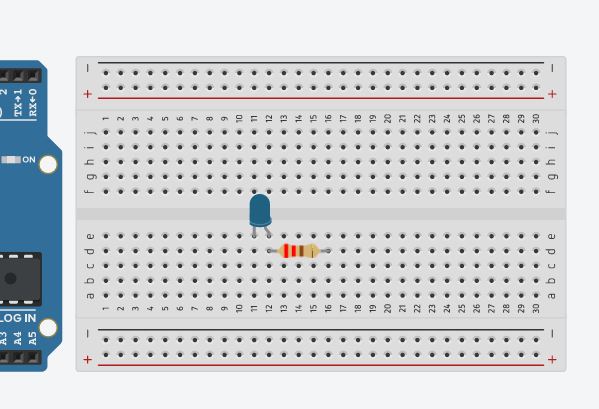

1. No ânodo do LED conectar um resistor de 220 Ohms

Passo 1

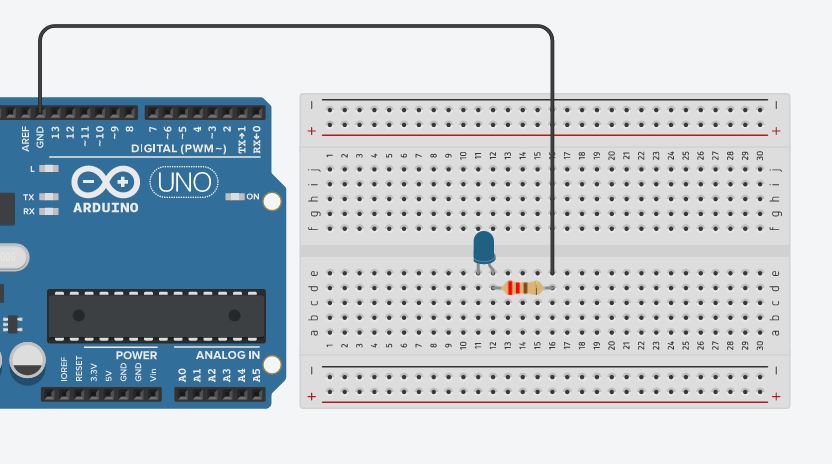

2. Conectar fio jumper machão-machão entre o GND do arduino com o terminal restante do resistor (terminal 2)

Passo 2

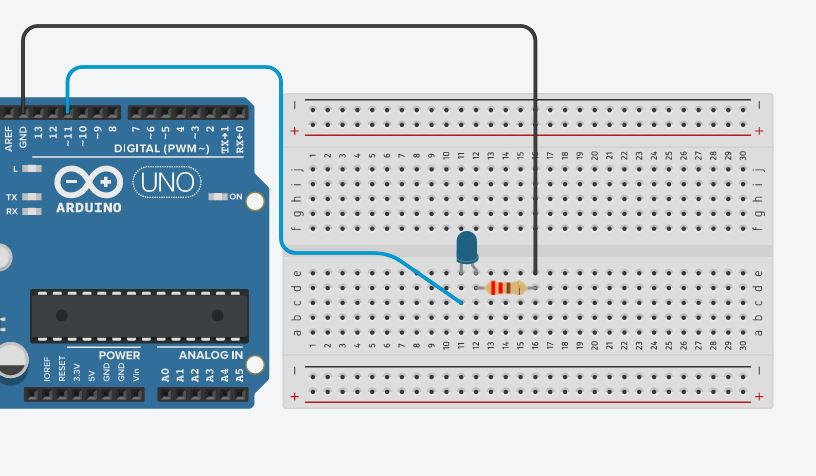

3. Conectar um jumper wire macho-macho no cátodo do LED

Passo 3


Dando vida ao circuito

Desperte o circuito de forma surpreendente usando a poesia dos códigos C++. Como uma linguagem que domina a arte da eficiência e da adaptabilidade, o C++ se destaca em cenas eletrônicas. Siga os caminhos elétricos até os microcontroladores, dotados de inteligência C++, que regem com maestria nossos dispositivos. De assistentes virtuais a sistemas de segurança, o C++ é a nota alta que ressoa nos corações dos aparelhos. Abra esta porta para um mundo de eletrônica onde os sonhos são tecidos em linhas de código.

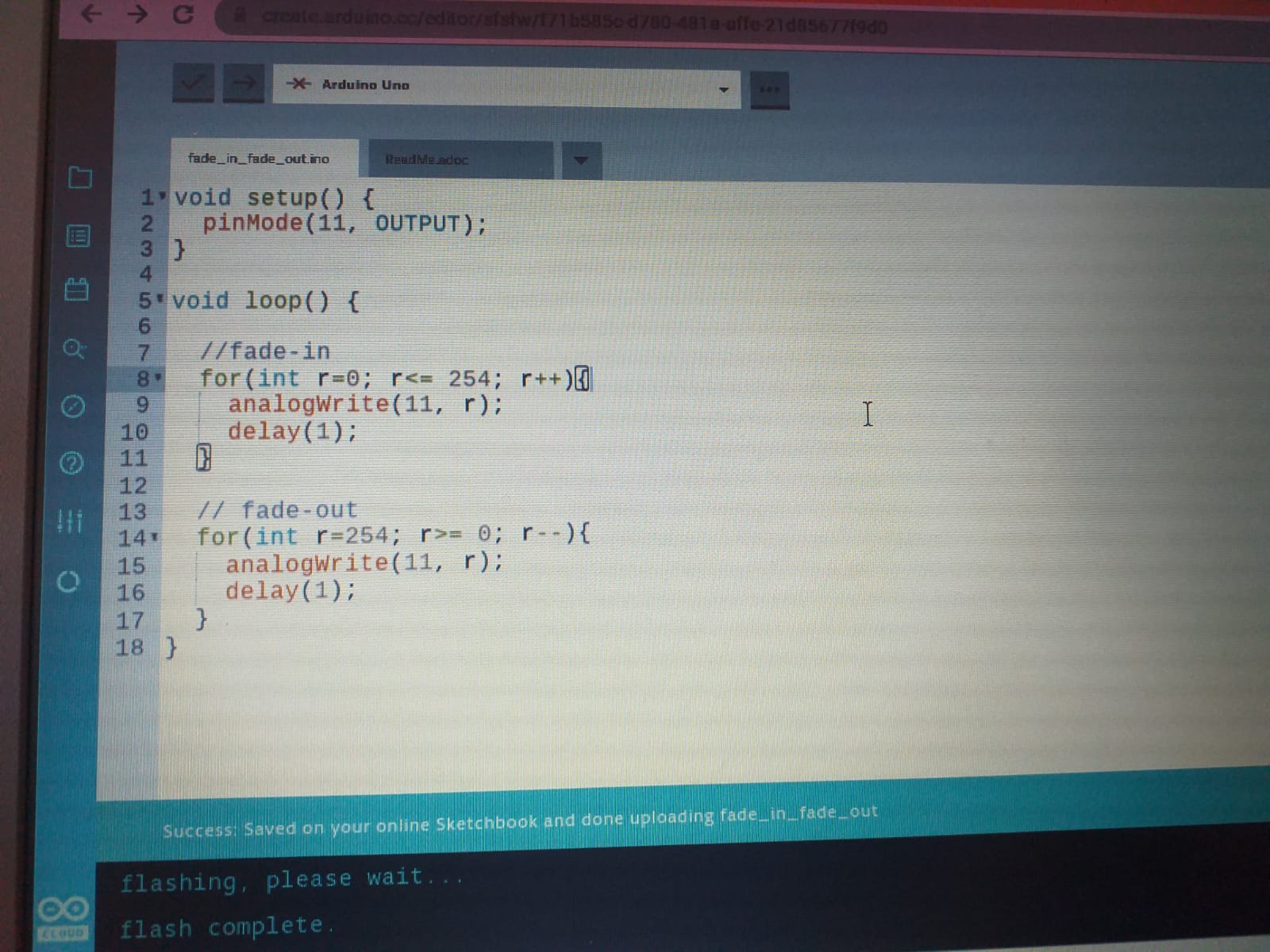

Foto de um computador exibindo linhas de códigos C++

      void setup() {
        pinMode(9, OUTPUT);
      }

      void loop() {

        //fade-in
        for(int r=0; r<= 254; r++){
          analogWrite(9, r);
          delay(1500);
        }

        // fade-out
        for(int r=254; r>= 0; r){
          analogWrite(9, r);
          delay(1500);
        }
      }
